MILESIGHT - Pinza amperimétrica 300/25A

Presentación

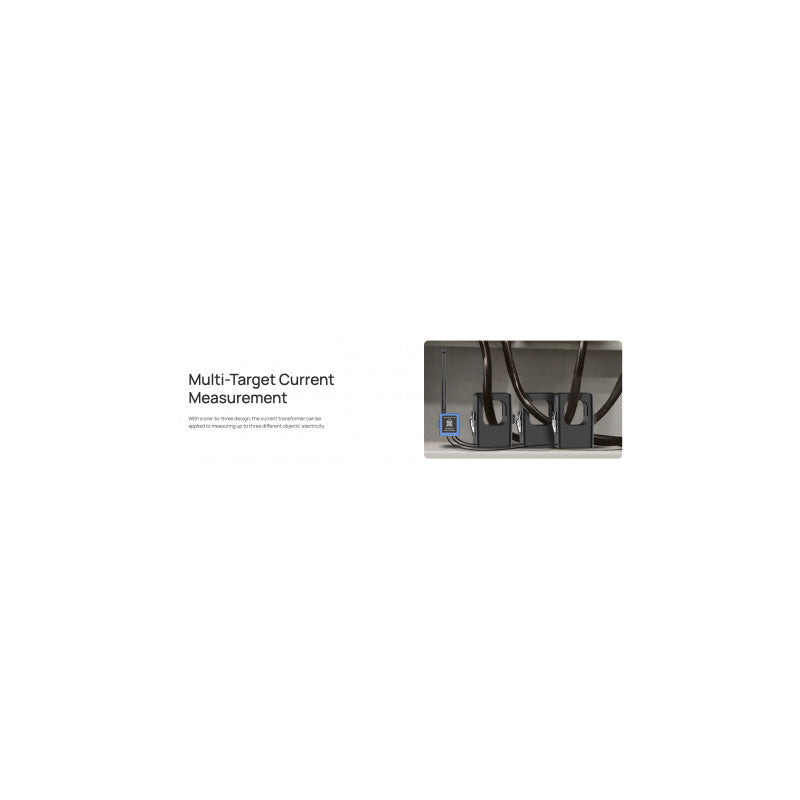

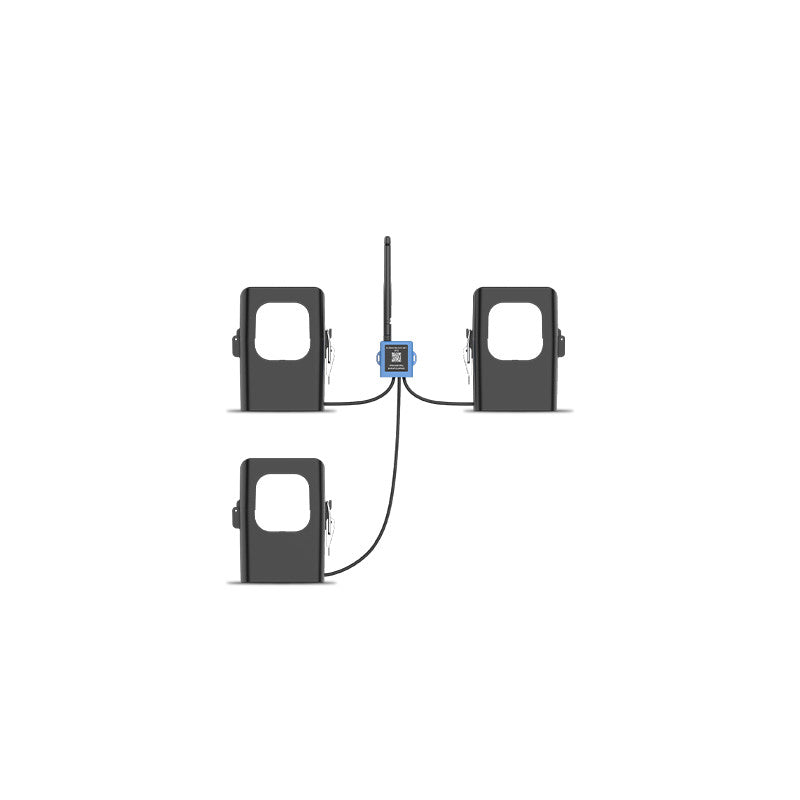

El Milesight CT303 es un transductor de corriente trifásico diseñado para la medición no intrusiva de corriente de hasta 300 A por fase. Integra tres pinzas amperimétricas inductivas, un sensor de temperatura NTC y transmisión LoRaWAN de largo alcance en la banda EU868. El CT303 ofrece una adquisición precisa de corriente RMS y permite la monitorización remota de la energía sin interrumpir el circuito eléctrico.

Casos de uso

• Monitorización del consumo en instalaciones industriales trifásicas
• Análisis de carga y balanceo de fases
• Detección de sobrecorriente y diagnóstico preventivo
• Integración en soluciones de gestión de energía inalámbrica
• Monitorización térmica de cables mediante sonda NTC

Funciones principales

• Medición de corriente RMS hasta 300 A por fase
• Resolución de 1 mA y precisión de ±1 %

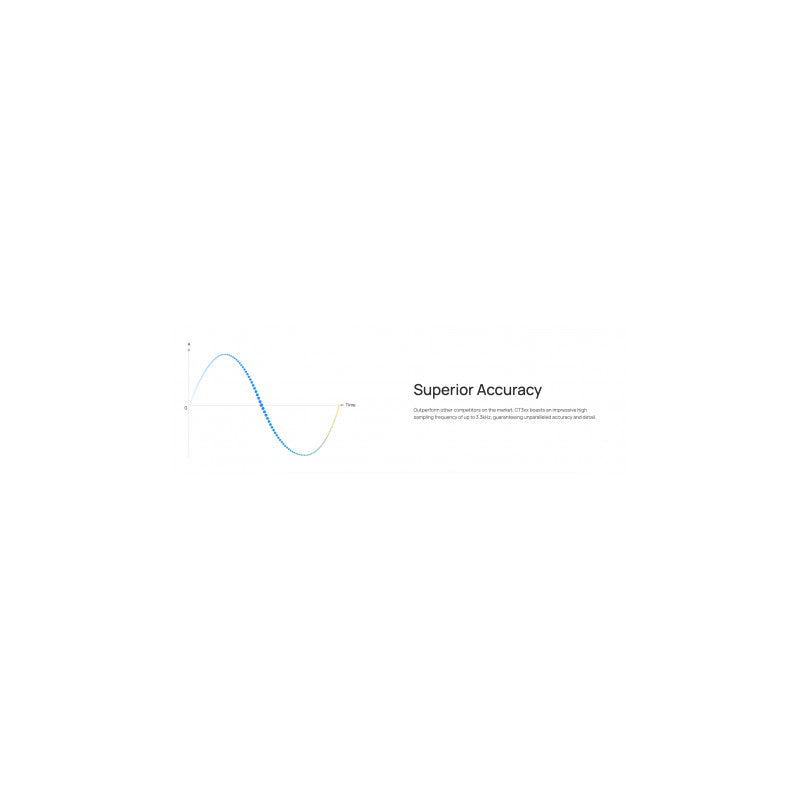

• Frecuencia de muestreo: 3,3 kHz
• Temperatura medida mediante sensor NTC: -20°C a 100°C
• Transmisión de radio LoRaWAN EU868, sensibilidad hasta -137 dBm
• Potencia de transmisión: 16 dBm
• Configuración a través del puerto USB-C o enlace descendente
• Detección de umbral de corriente configurable

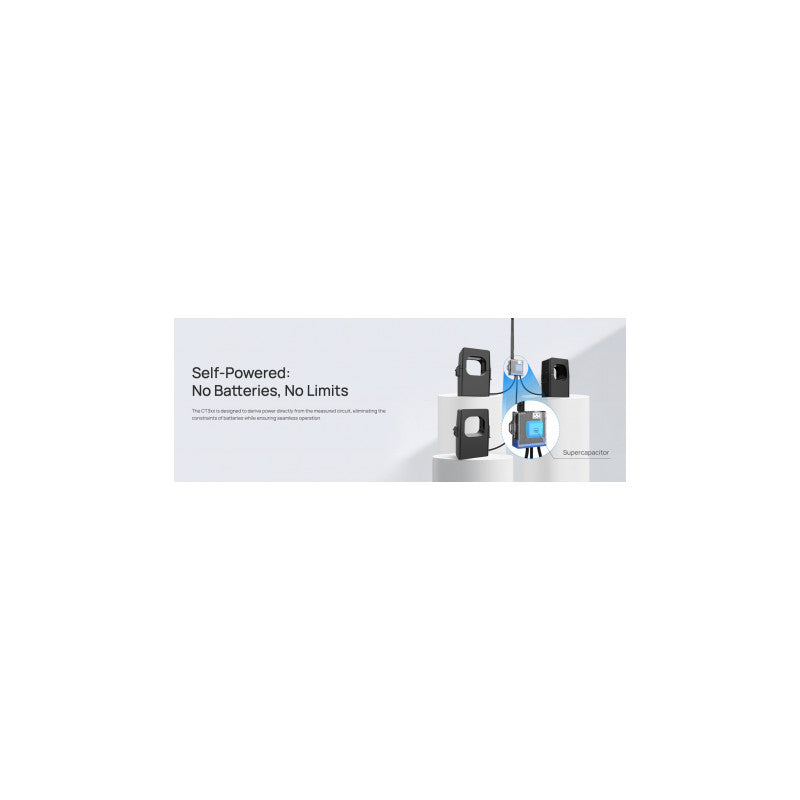

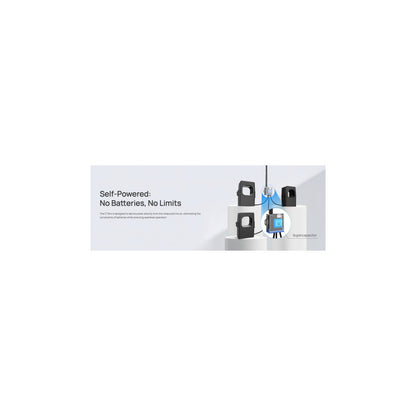

• Fuente de alimentación por inducción

Características técnicas

• Parámetro medido: corriente RMS trifásica
• Rango: 0 a 300 A por fase
• Resolución: 1 mA
• Precisión: ±1%
• Protocolo de radio: LoRaWAN 1.0.3, clase A
• Frecuencia: EU868 MHz
• Potencia de transmisión: 16 dBm
• Sensibilidad de radio: -137 dBm
• Conector de antena: SMA hembra 50 Ω
• Interfaz local: 1 × USB-C
• Alimentación: inducción en cable probado
• Tensión de aislamiento: 3 kVca, 1 mA / 1 min
• Carcasa: PBT+PC (UL94 V0), IP30
• Dimensiones del transceptor: 38 × 39,7 × 16 mm
• Dimensiones de la abrazadera CT: 97,9 × 119 × 60 mm
• Diámetro del cable soportado: Ø 51 mm
• Temperatura de funcionamiento del transceptor: -20 °C a 70 °C
• Temperatura de funcionamiento de la abrazadera: -40 °C a 55 °C
• Humedad relativa: ≤ 95% (sin condensación)

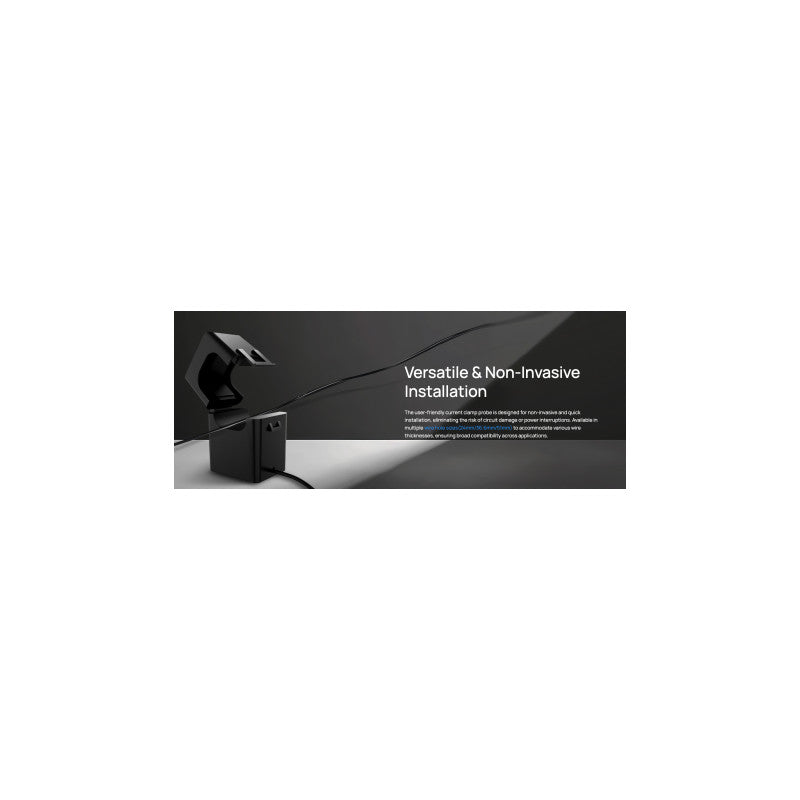

• Instalación: transceptor fijado mediante collar, abrazadera colgante
